Katup Bola Kriogenik Baja Tempa

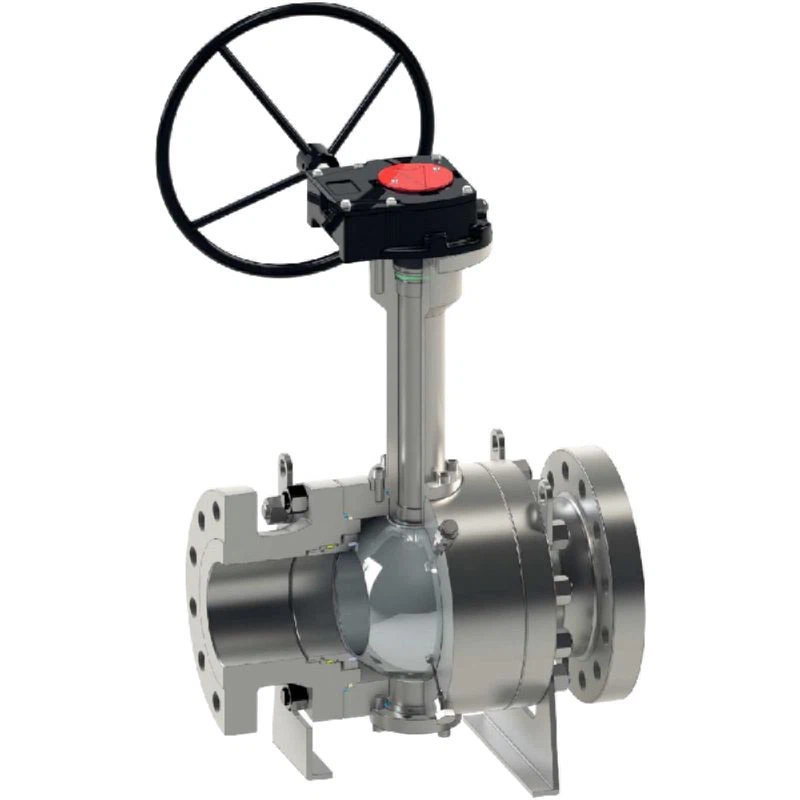

Katup bola kriogenik baja tempa diproduksi untuk aplikasi kriogenik dan suhu yang sangat rendah. Katup dirancang dengan ekstensi kap integral yang mencegah cairan kriogenik mencapai pengepakan batang dengan memungkinkan cairan mendidih dan berubah menjadi gas. Ini meminimalkan kehilangan energi di sepanjang ekstensi dan melindungi katup dari malfungsi. Integritas struktural katup mengurangi deformasi termal komponen internal yang disebabkan oleh variasi suhu seminimal mungkin, memastikan tingkat kinerja tertinggi untuk penutupan yang rapat di ladang LNG yang kritis.

DESAIN KATUP

Berdasarkan BS 6364, MESC 77/200, ISO 28921‐1 dan persyaratan pelanggan

Kisaran suhu

-320 hingga 212 derajat F (-196 hingga 120 derajat)

UKURAN

NPS 1-30 (DNS 25-750)

PERINGKAT TEKANAN

Standar ASME 900

TATAP MUKA

Sesuai standar API 6D

AKHIR KONEKSI

RF, RTJ sesuai B16.5 & B16.47
BW, Dilas Ujung sesuai B16.25

BAHAN:

Baja Karbon Suhu Rendah, Baja Tahan Karat, Dupleks, Super Dupleks, Inconel.

DESAIN TUBUH

Ditempa baut dua bagian dan tiga bagian

DESAIN KURSI

Dudukan lunak atau logam dengan permukaan keras pada bola dan dudukan
Desain kursi untuk menghindari cairan terperangkap di rongga tubuh

FITUR

Segel sekunder dalam Grafit murni
Perangkat antistatis
Batang antiledakan
Konfigurasi segel bibir
Tersedia kemasan batang dengan emisi rendah
Kap mesin yang diperpanjang untuk layanan rendah dan kriogenik

OPERATOR

Manual: kunci pas atau roda gigi dengan gembok
Digerakkan: Pneumatik/Hidrolik/Listrik

PENGUJIAN & SERTIFIKASI

Kepatuhan terhadap inspeksi dan pengujian BS 6364, MESC 77/200, ISO 28921‐1

Aman dari api dan telah teruji api sesuai dengan API 6FA/607
Sertifikasi SIL 3 sesuai IEC61508
Emisi Buron sesuai ISO15848
PED 2014/68/UE
