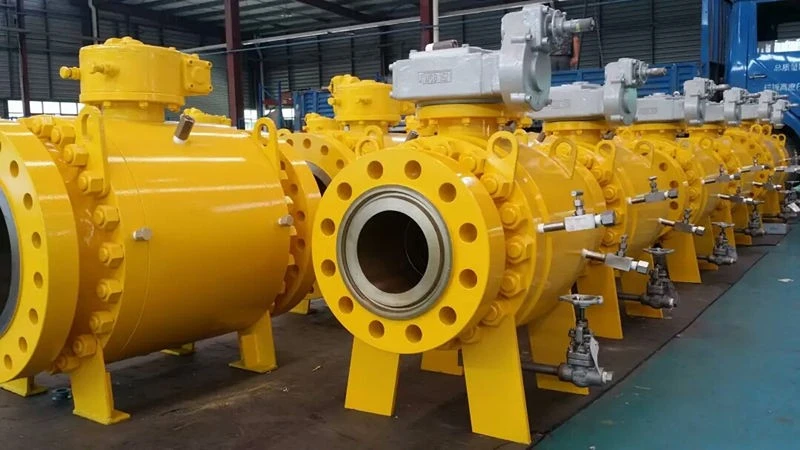

Katup Bola Tipe Trunnion

Desain katup bola trunnion unik, bola melalui dua trunnon (pivot) atas dan bawah terpasang kuat di badan, yang memungkinkan bola tetap stabil selama rotasi tanpa miring atau bergoyang karena gaya dorong medium. Sehingga bisa berkinerja baik dalam berbagai kondisi kerja untuk memastikan stabilitas dan penyegelan katup.

Pada saat yang sama, katup memiliki fungsi penyegelan dua arah saluran masuk dan keluar, yang berarti baik dalam aliran maju medium atau aliran balik, katup dapat mempertahankan kinerja penyegelan yang baik. Desain penyegelan dua arah ini tidak hanya meningkatkan kinerja penyegelan katup, namun juga meningkatkan keandalan dan keamanan katup.

Komponen utama katup bola trunnion yang biasanya kami gunakan adalah bahan berkekuatan tinggi dan tahan korosi. Bahan-bahan ini tidak hanya memiliki sifat mekanik yang sangat baik, tetapi juga memiliki ketahanan korosi yang baik dan dapat beroperasi secara stabil di lingkungan yang keras untuk waktu yang lama. Oleh karena itu, katup bola trunnion cocok untuk semua jenis suhu tinggi, tekanan tinggi, media korosif, dan kondisi kontrol fluida keras lainnya.

DESAIN KATUP

Berdasarkan API 6D dan kebutuhan Pelanggan

KIRAN SUHU

-150 hingga 662 derajat F (-101 hingga 350 derajat )

UKURAN

NPS % 7b % 7b0 % 7d % 7d (DN % 7b % 7b1% 7d % 7d)

PERINGKAT TEKANAN

ASME 150 - ASME 2500

Tatap Muka

Sesuai standar API 6D

KONEKSI AKHIR

RF, RTJ sesuai B16.5 & B16.47

BW, Butt Welded sesuai B16.25

SW, Soket Dilas sesuai B16.11

Koneksi pusat

BAHAN:

Baja Karbon

Baja Tahan Karat

Baja Karbon Suhu Rendah

Dupleks, Super Dupleks, Inconel

DESAIN TUBUH

Ditempa dan dibaut dengan baut dua bagian dan tiga bagian

DESAIN KURSI

Dudukan lunak atau logam dengan permukaan keras pada bola dan dudukan

Kursi piston ganda

Kursi kombinasi

FITUR

Desain blok dan pembuangan ganda (DBB)

Segel sekunder dalam Grafit murni

Perangkat Anti-Statis

Batang Anti Ledakan

Tersedia injeksi sealant darurat pada jok dan batang

Tersedia pengepakan batang dengan emisi buronan rendah

O-ring / Segel bibir dan konfigurasi Grafit

Lapisan CRA pada semua area penyegelan dinamis atau pada semua bagian yang dibasahi

Tersedia kap mesin yang diperluas untuk suhu rendah & tinggi

OPERATOR

Manual: kunci pas atau Gear dengan gembok

Digerakkan: Pneumatik/Hidraulik/Listrik

PENGUJIAN & SERTIFIKASI

Kepatuhan dengan inspeksi dan pengujian API 6D & ISO 5208 & API 598

Aman terhadap kebakaran dan diuji terhadap api sesuai API 607

Sertifikasi SIL 3 sesuai IEC61508

Emisi Buronan sesuai ISO15848

PED 2014/68/UE
